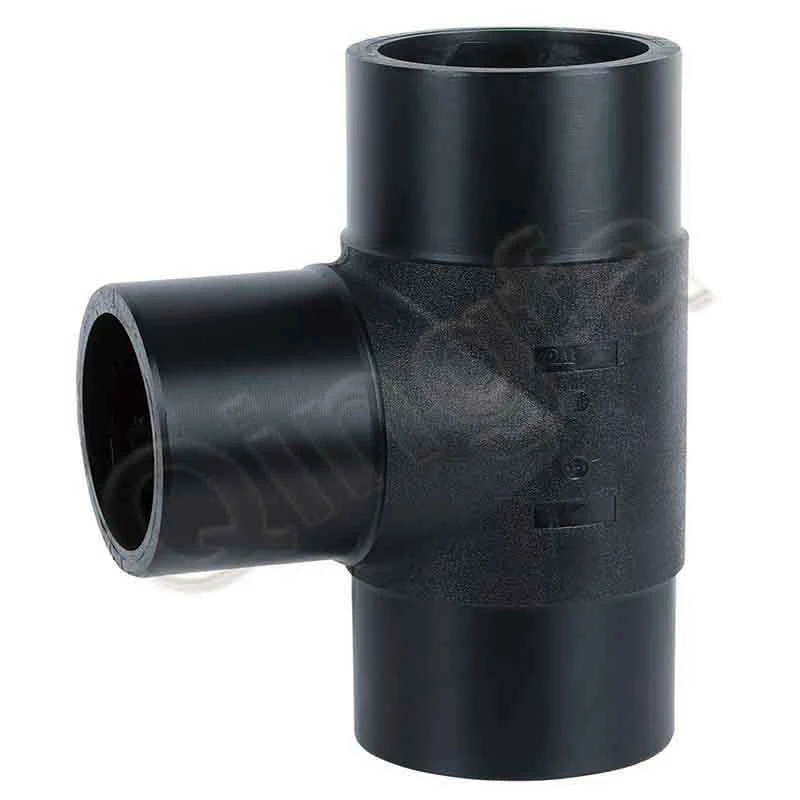

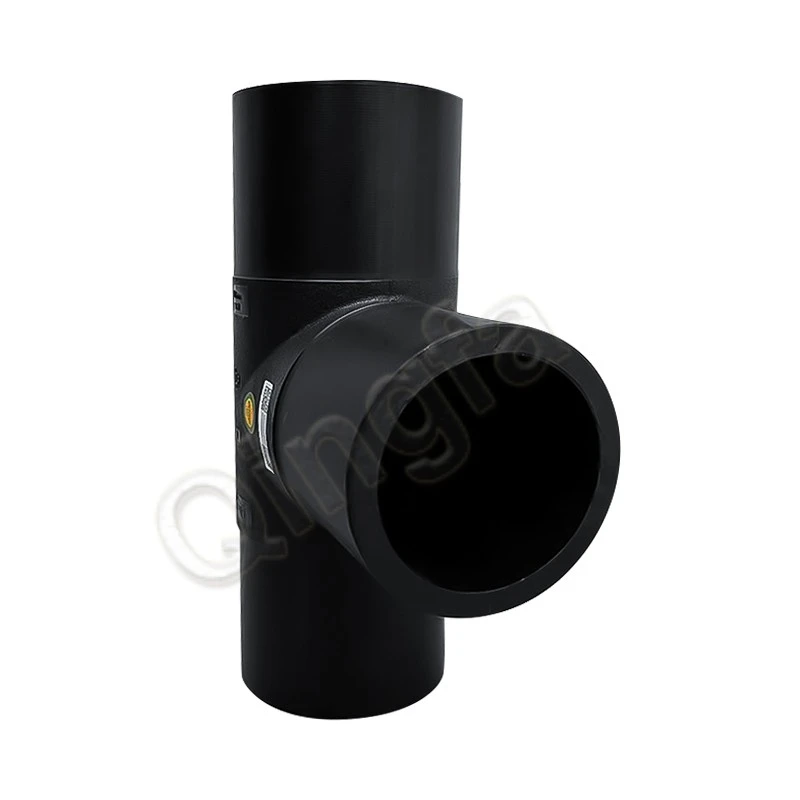

HDPE Equal Tee spojni spojevi
Tamo gdje trčanje mora staviti granu u postojeći glavni, spojni spoj je komponenta koja odlučuje o snazi zgloba. Tijelo je jednostruki kalup sa zavojnicom već u zidu utičnice; grana se ne spušta, provrt je kontinuiran kroz spoj, a posada završava cijelu stvar istim zavarivačem koji koristi svuda drugdje. U praksi je zavaren sa mašinom koju posada već nosi, tako da dodavanje jedne na posao znači da nema nove opreme i nema druge procedure na licu mesta.
Tehnički slučaj za ovu verziju: čeono-čeoo-fusion T-fuzija jednakog-promjera sa tri kraja istog promjera, sučeono-zavaren u jednom komadu. Tri priključka identične veličine, pogodna za grananje glavnog voda jednakog-prečnika, u poređenju sa reduciranim trojnikom.
Sažetak specifikacije
|
Materijal karoserije |
Virgin PE100, izliven u jednom komadu |
|
Dostupne veličine |
DN40-DN1600 |
|
Metoda spajanja |
Čeono spajanje (zavarivanje vrućim pločama) - zavareno standardnom mašinom za čeono spajanje |
|
Standardna boja |
Standardna crna sa UV stabilizatorom; gas servis sa žutom oznakom |
|
Mediji |
Grananje jednakog-prečnika plinskih, vodovodnih i industrijskih cjevovoda velikog-prečnika |
|
Brendiranje |
Označavanje tijela, pakovanje i etiketiranje prema Vašoj specifikaciji |
|
Standardi |
PE100; ISO 4427 / EN 12201 / GB/T 13663 / DIN 8074-8075 |
|
SDR |
SDR9 / SDR11 |
|
Certifikacija održana |
ISO 9001:2015, CE, SGS |
|
Ocena pritiska |
SDR9=PN20 · SDR11=PN16 (voda, 20 C, prema ISO 4427-2 / EN 12201-2) |
|
Pijace služe |
Evropa, Bliski istok, Jugoistočna Azija, Australija, Južna Amerika, Afrika |
Dimenzija čeonog spoja
|
Veličina |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L (mm) |
|
DN50x25 |
55 +5/0 |
41 +5/0 |
76±5 |
155±5 |
|
DN50x32 |
55 +5/0 |
44 +5/0 |
79±5 |
166±5 |
|
DN50x40 |
55 +5/0 |
49 +5/0 |
84±5 |
170±5 |
|
DN63x25 |
63 +5/0 |
41 +5/0 |
83±5 |
171±5 |
|
DN63x32 |
63 +5/0 |
44 +5/0 |
87±5 |
178±5 |
|
DN63x40 |
63 +5/0 |
49 +5/0 |
93±5 |
186±5 |
|
DN63x50 |
63 +5/0 |
55 +5/0 |
99±5 |
200±5 |
|
DN75x32 |
70 +5/0 |
44 +5/0 |
95±5 |
197±5 |
|
DN75x40 |
70 +5/0 |
49 +5/0 |
100±5 |
205±5 |
|
DN75x50 |
70 +5/0 |
55 +5/0 |
105±5 |
215±5 |
|
DN75x63 |
70 +5/0 |
63 +5/0 |
113±5 |
225±5 |
|
DN90x25 |
79 +5/0 |
40 +5/0 |
96±5 |
196±5 |
|
DN90x32 |
79 +5/0 |
44 +5/0 |
102±5 |
202±5 |
|
DN90x40 |
79 +5/0 |
49 +5/0 |
107±5 |
214±5 |
|
DN90x50 |
79 +5/0 |
55 +5/0 |
113±5 |
227±5 |
|
DN90x63 |
79 +5/0 |
63 +5/0 |
121±5 |
239±5 |
|
DN90x75 |
79 +5/0 |
70 +5/0 |
128±5 |
250±5 |
|
DN110x32 |
82 +5/0 |
44 +5/0 |
115±5 |
218±5 |
|
DN110x40 |
82 +5/0 |
49 +5/0 |
120±5 |
230±5 |
|
DN110x50 |
82 +5/0 |
55 +5/0 |
126±5 |
235±5 |
|
DN110x63 |
82 +5/0 |
63 +5/0 |
134±5 |
250±5 |
|
DN110x75 |
82 +5/0 |
70 +5/0 |
141±5 |
260±5 |
|
DN110x90 |
82 +5/0 |
79 +5/0 |
150±5 |
280±5 |
|
DN125x63 |
87 +5/0 |
63 +5/0 |
140±5 |
264±5 |
|
DN125x75 |
87 +5/0 |
70 +5/0 |
147±5 |
276±5 |
|
DN125x90 |
87 +5/0 |
79 +5/0 |
156±5 |
291±5 |
|
DN125x110 |
87 +5/0 |
82 +5/0 |
159±5 |
311±6 |
|
DN140x63 |
85 +5/0 |
63 +5/0 |
149±5 |
256±6 |
|
DN140x90 |
85 +5/0 |
79 +5/0 |
165±5 |
284±6 |
|
DN140x110 |
85 +5/0 |
82 +5/0 |
169±5 |
304±6 |
|
DN160x32 |
98 +5/0 |
45 +5/0 |
140±5 |
280±5 |
|
DN160x40 |
98 +5/0 |
50 +5/0 |
144±5 |
280±5 |
|
DN160x50 |
98 +5/0 |
56 +5/0 |
150±5 |
280±5 |
|
DN160x63 |
98 +5/0 |
66 +5/0 |
161±5 |
290±5 |
|
DN160x75 |
98 +5/0 |
70 +5/0 |
166±5 |
308±6 |
|
DN160x90 |
98 +5/0 |
79 +5/0 |
176±5 |
320±6 |
|
DN160x110 |
98 +5/0 |
82 +5/0 |
180±5 |
340±6 |
|
DN160x125 |
90 +5/0 |
93 +5/0 |
192±5 |
330±6 |
|
DN180x90 |
90 +5/0 |
79 +5/0 |
185±5 |
300±6 |
|
DN180x110 |
90 +5/0 |
82 +5/0 |
188±5 |
320±6 |
|
DN180x160 |
92 +5/0 |
85 +5/0 |
192±5 |
380±6 |
|
DN200x40 |
100 +5/0 |
58 +5/0 |
185±5 |
285±6 |
|
DN200x50 (jedan{2}}komad profilisan) |
112 +5/0 |
56 +5/0 |
182±5 |
325±6 |
|
DN200x50 |
110 +5/0 |
62 +5/0 |
180±5 |
314±6 |
|
DN200x63 (jednodijelni profilisani) |
112 +5/0 |
63 +5/0 |
190±5 |
338±6 |
|
DN200x63 |
105 +5/0 |
64 +5/0 |
185±5 |
310±6 |
|
DN200x75 (jedan{2}}komad profilisan) |
112 +5/0 |
70 +5/0 |
197±5 |
350±6 |
|
DN200x75 |
112 +5/0 |
70 +5/0 |
190±5 |
338±6 |
|
DN200x90 (jedno-komad izliven) |
112 +5/0 |
79 +5/0 |
206±5 |
365±6 |
|
DN200x90 |
105 +5/0 |
79 +5/0 |
202±5 |
335±6 |
|
DN200x110 (jednodijelni profilisani) |
112 +5/0 |
82 +5/0 |
210±5 |
385±6 |
|
DN200x110 |
112 +5/0 |
88 +5/0 |
213±5 |
385±6 |
|
DN200x125 (jednodijelni profilisani) |
112 +5/0 |
87 +5/0 |
214±5 |
400±6 |
|
DN200x125 |
110 +5/0 |
94 +5/0 |
215±5 |
390±6 |
|
DN200x160 (jednodijelni profilisani) |
112 +5/0 |
98 +5/0 |
224±5 |
435±6 |
|
DN200x160 |
95 +5/0 |
90 +5/0 |
210±5 |
390±6 |
|
DN200x6317 |
108 +5/0 |
64 +5/0 |
185±5 |
313±6 |
|
DN200x9017 |
110 +5/0 |
82 +5/0 |
198±5 |
335±6 |
|
DN200x11017 |
107 +5/0 |
82 +5/0 |
204±5 |
360±6 |
|
DN200x16017 |
107 +5/0 |
98 +5/0 |
220±5 |
408±6 |
|
DN225x90 |
120 +5/0 |
79 +5/0 |
212±5 |
366±6 |
|
DN225x110 |
120 +5/0 |
82 +5/0 |
215±5 |
386±6 |
|
DN225x160 |
120 +5/0 |
98 +5/0 |
230±5 |
438±6 |
|
DN225x200 |
100 +5/0 |
112 +5/0 |
245±5 |
438±6 |
|
DN250x90 |
129 +5/0 |
79 +5/0 |
232±5 |
400±6 |
|
DN250x110 |
129 +5/0 |
82 +5/0 |
234±5 |
420±6 |
|
DN250x125 |
129 +5/0 |
87 +5/0 |
239±5 |
435±8 |
|
DN250x160 |
129 +5/0 |
98 +5/0 |
250±5 |
470±8 |
|
DN250x200 |
129 +5/0 |
112 +5/0 |
265±5 |
510±8 |
|
DN250x225 |
129 +5/0 |
120 +5/0 |
275±5 |
540±8 |
|
DN280x110 |
135 +5/0 |
82 +5/0 |
245±5 |
420±8 |
|
DN280x160 |
137 +5/0 |
98 +5/0 |
260±5 |
475±8 |
|
DN280x200 |
130 +5/0 |
115 +5/0 |
278±5 |
506±8 |
|
DN280x225 |
139 +5/0 |
120 +5/0 |
284±5 |
533±8 |
|
DN315x110 |
150 +5/0 |
82 +5/0 |
265±5 |
445±8 |
|
DN315x160 |
150 +5/0 |
98 +5/0 |
278±5 |
505±8 |
|
DN315x200 |
150 +5/0 |
112 +5/0 |
292±5 |
540±8 |
|
DN315x225 |
150 +5/0 |
120 +5/0 |
305±6 |
560±8 |
|
DN315x250 |
150 +5/0 |
129 +5/0 |
310±6 |
585±8 |
|
DN355x160 |
150 +5/0 |
100 +5/0 |
291±5 |
492±8 |
|
DN355x200 |
130 +5/0 |
120 +5/0 |
305±6 |
495±8 |
|
DN400x110 |
160 +5/0 |
112 +5/0 |
350±6 |
508±8 |
|
DN400x160 |
150 +5/0 |
135 +5/0 |
360±6 |
508±8 |
|
DN400x200 |
135 +5/0 |
140 +5/0 |
360±6 |
508±8 |
|
DN400x250 |
160 +5/0 |
135 +5/0 |
360±6 |
616±8 |
|
DN400x315 |
130 +5/0 |
135 +5/0 |
350±6 |
616±8 |
|
DN450x250 |
145 +5/0 |
129 +5/0 |
390±6 |
609±8 |
|
DN450x315 |
145 +5/0 |
150 +5/0 |
410±6 |
670±8 |
|
DN450x400 |
145 +5/0 |
170 +5/0 |
435±6 |
760±8 |
|
DN500x315 |
140 +5/0 |
150 +5/0 |
435±6 |
674±8 |
|
DN500x400 |
140 +5/0 |
170 +5/0 |
460±6 |
750±8 |
|
DN500x450 |
140 +5/0 |
170 +5/0 |
460±6 |
810±8 |
|
DN630x400 |
140 +5/0 |
170 +5/0 |
525±6 |
760±8 |
|
DN630x450 |
140 +5/0 |
170 +5/0 |
525±6 |
810±8 |
|
DN630x500 |
140 +5/0 |
170 +5/0 |
530±6 |
860±8 |
|
DN710x400 |
165 +10/0 |
185 +10/0 |
595±6 |
838±8 |
|
DN710x500 |
165 +10/0 |
195 +10/0 |
615±6 |
940±8 |
|
DN710x630 |
165 +10/0 |
195 +10/0 |
615±6 |
1070±8 |
|
DN800x500 |
170 +10/0 |
195 +10/0 |
660±6 |
955±8 |
|
DN800x630 |
170 +10/0 |
195 +10/0 |
660±6 |
1085±8 |
|
DN800x710 |
170 +10/0 |
195 +10/0 |
660±6 |
1170±8 |
Grafikon ispisuje gotove dimenzije u milimetrima. Tolerancija napisana kao +3 ili +5 nije simetrična: donja granica nula, gornja granica štampana figura.
Brojke koje određuju spoj su dubine utora; balans postavlja geometriju rova. Sve što nije navedeno ovdje, uključujući srednje SDR-ove, proizvodi se po narudžbi.
Šta nam treba od vas
Ovdje sve određuju dva broja: dubina utora, što je dužina zavarenog spoja, a time i čvrstoća spoja, i visina grane, koja fiksira gdje grana pada u odnosu na glavnu središnju liniju. Ukupna dužina utiče samo na to koliko rova ćete otvoriti.
Gdje se koristi
Ova armatura je određena za jednak-prečnik grananja plina velikog-promjera. U praksi to pokriva:
• Privremeni premosnici tokom programa zamjene električne mreže
• Vodovod i industrijski cjevovodi
• Spojnice rovova gdje dvije staze ostavljaju jedan dovod
• Nova usluga{0}}pokreće se sa postojeće glavne distribucije
• Merne komore i komore ventila, gde grana mora da sleti unutar skučenog prostora
Podaci o materijalu i odobrenja
Fiting je jedan PE100 kalup - bez zavarenih-umetaka, bez sekundarnog sklopa. Napravljen od PE100; ISO 4427 / EN 12201 / GB/T 13663 / DIN 8074-8075. Ako vaša specifikacija navodi neki drugi od tih standarda, recite nam na upit i deklaracija će biti izdata da odgovara. Sertifikacija: ISO 9001:2015, CE, SGS - isporučuje se kao paket dokumenata uz pošiljku kada to vaš kupac zatraži.
MOQ i vrijeme isporuke po dogovoru po veličini i količini narudžbe, potvrdite na upit
Koristi se sa
Spojni dijelovi: PE100 HDPE cijev, mašina za sučeono zavarivanje, alat za oblaganje, grijaća ploča ili alati za stezanje.
FAQ
P: Koja je razlika između armatura jednakih i reduciranih grana?
O: Jednaka trojka održava sva tri otvora na istom prečniku, tako da grana ima istu klasu provrta i pritiska kao i glavna linija. Redukciona trojnica spušta granu prema dolje, čime se uklanja odvojeni reduktor i dva zavara iz sklopa.
P: Koje veličine možete dostaviti?
O: Opseg se kreće preko DN40-DN1600. Recite nam promjer cijevi i SDR, a mi ćemo potvrditi dubinu utičnice i ukupne dimenzije prije nego što naručite.
P: Koju klasu pritiska da navedem?
O: Uskladite fiting sa SDR cijevi u koju ga zavarite. SDR9=PN20 · SDR11=PN16 - neusklađenost mijenja debljinu zida na površini spoja i najčešći je uzrok neuspjele fuzije.
Više iz asortimana
- HDPE Butt Fusion Tee
- 18 Butt Fusion Tee
- Butt Fusing Tee 280mm
- Elektrofuzijsko spajanje - pravolinijskih- spojeva u istom opsegu
Crtež jednakih dimenzija
Popularni tagovi: hdpe ravno spajanje čeonjaka, ravno spajanje čeonjaka, pe equal fuzija, hdpe ravno spajanje stražnjice, ravno spajanje stražnjice, dn 40-dn 1600 hdpe ravno spajanje čeonjaka
